     電動機的啟動方式大家肯定多少知道幾種，最基本的是△型啟動方式，Y型啟動方式，還有自耦變壓軟啟動方式，電抗器限流軟啟動方式，變頻調速啟動方式，等等。

     之所以存在這麽多啟動方式，與實際應用中的需求分不開，直接啟動有時滿足不了生產生活需要，顯著的缺陷就是過大的啟動轉矩對設備造成衝擊，縮短使用壽命，最重要的是影響控製精度，所以有些場合必須用軟啟動櫃，而軟啟動最理想的方式是變頻調速啟動，可以在慢速的啟動狀態下保持較高的啟動轉矩，但用在一些控製要求不是太高的設備上性價比不高，成本較大。今天我來講一下我接觸過的啟動櫃中一種性價比較高軟啟動控製方式，它就是晶閘管軟啟動控製電路。

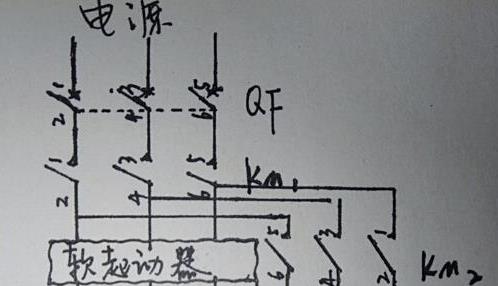

     晶閘管控製軟啟動電路構成十分簡單，核心原件就是一個軟啟動器，而軟啟動器的核心原件又是六個晶閘管，所以才被俗稱晶閘管軟啟動控製電路，啟動器串聯在電動機三相電路中，在啟動時，通過控製晶閘管的導通，使加電機上電壓緩慢升高，如果啟動時用萬用表測量電動機的啟動電壓，可以很直觀的看到萬用表的電壓示數由零升到380伏的升高過程，當加在電機上的電壓平滑升至全壓時，也就是電機正常運行後，啟動器又會自動切斷給電機供電，然後由另一個接觸器(KM2)切入電網電壓，繼續維持電機運行，這點類似與日光燈啟動過程。

     軟啟動方式可以有效的降低電動機瞬間啟動電流，電機直接啟動時瞬間電流可升至額定電流的5--7倍，經過晶閘管調壓軟啟動，幾乎不會引起電壓波動，這另一方麵也有效避免了產生危害諧波！
